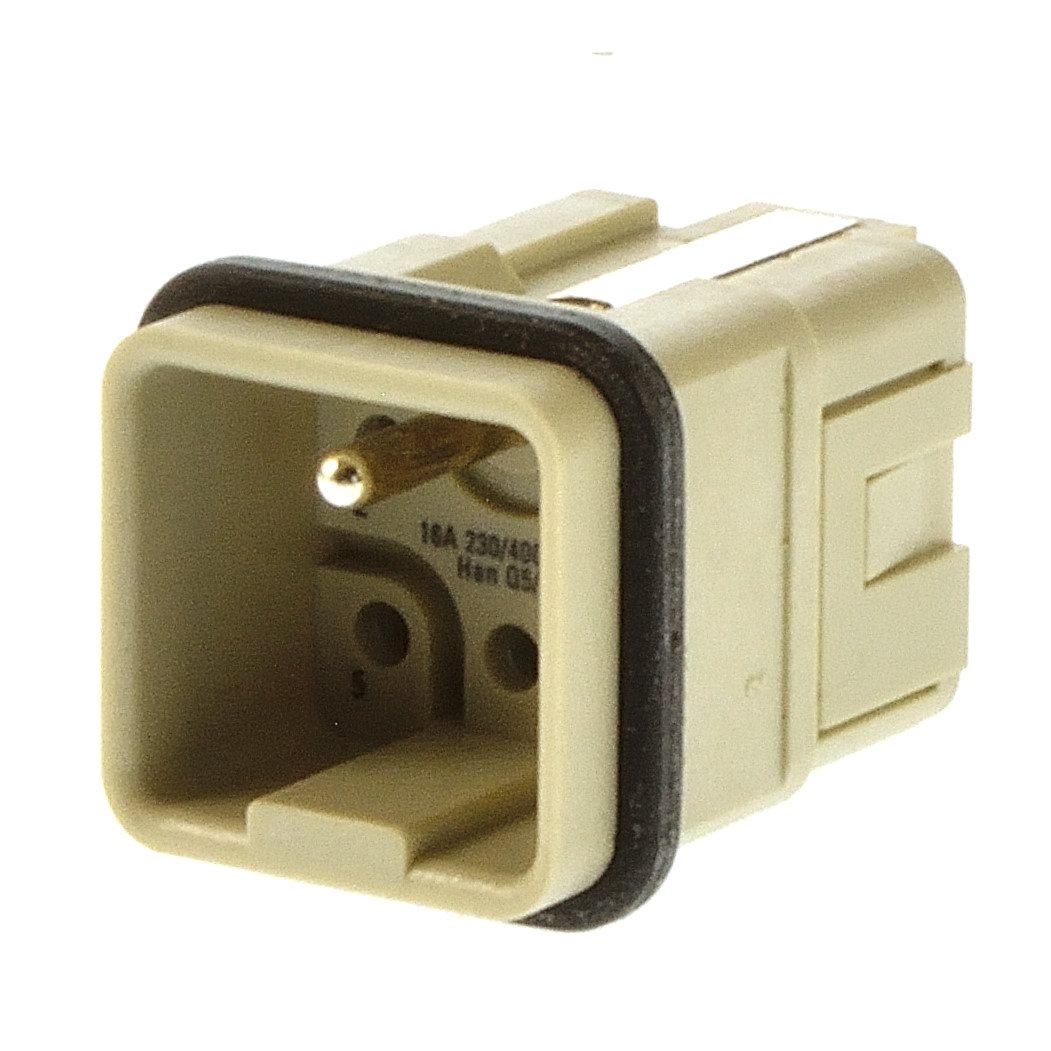

Harting Han Q 5/0-M-C Stifteinsatz 09120053001

Harting Han Q 5/0-M-C

Stifteinsatz
09120053101

Herstellerdaten:

Farbe Einsatz: RAL 7032 (hellgrau)
Durchgangswiderstand: <= 1 mOhm
Art: Stift
Werkstoff Kontakt: Kupferlegierung
Werkstoff Einsatz: Polycarbonat
Mechanische Lebensdauer - Steckzyklen: >= 500
Nettogewicht: 14,2 g
Baureihe Einsatz: Han® Q 5/0
Baugröße: 3 A
Oberfläche Kontakte: SilberGold
Bemessungsspannung nach UL: 600 V
Baureihe: Han® Q
Min. Temperatur: -40 °C
Max. Temperatur: 125 °C
Kontaktkennzeichnung min.: 1
Kontaktkennzeichnung max.: 5
Leiterquerschnitt mm², min.: 0,14 mm2
Leiterquerschnitt mm², max.: 2,5 mm2
Leiterquerschnitt AWG, min.: AWG 26
Leiterquerschnitt AWG, max.: AWG 14
Anschlussart: Crimpanschluss
Bemessungsspannung Leiter-Erde Verschmutzungsgrad 3: 230 V
Bemessungsspannung Leiter-Leiter Verschmutzungsgrad 3: 400 V
Bemessungsstrom Verschmutzungsgrad 3: 16 A
Vorschrift: DIN EN 60 664-1DIN EN 61 984
Bemessungsstoßspannung Verschmutzungsgrad 3: 4 kV
Verschmutzungsgrad 3: 3
Zulassung UL: Ja
Zulassung CSA: Ja
Isolationswiderstand: >= 10 Ohm
Exponent: 10
Anzahl Kontakte: 5
Schutzleiter PE: Ja
Bemessungsstrom Verschmutzungsgrad 2: 16 A
Bemessungsstoßspannung Verschmutzungsgrad 2: 4 kV
Verschmutzungsgrad 2: 2
Bemessungsspannung Leiter-Erde Verschmutzungsgrad 2: 320 V
Bemessungsspannung Leiter-Leiter Verschmutzungsgrad 2: 500 V
