Produktbeschreibung
Harting HAN 12 MOD Sti-C
Stifteinsatz 10A
09140123001
Baureihe: Han-Modular®
Crimpkontakte 0915xxx sind separat zu bestellen
Herstellerdaten:
Farbe Einsatz: RAL 7032 (hellgrau)
Durchgangswiderstand: <= 3 mOhm
Brennbarkeit Einsatz nach UL 94: V 0
Art: Stift
Werkstoff Kontakt: Kupferlegierung
Werkstoff Einsatz: Polycarbonat
Mechanische Lebensdauer - Steckzyklen: >= 500
Steckzyklen mit HMC Kontakten: >= 10.000
Nettogewicht: 10,8 g
RoHS-Konformität: Ja
Oberfläche Kontakte: Silber Gold
Modultyp: Han DD® Modul
Bemessungsspannung nach UL: 600 V
Baureihe: Han-Modular®
Min. Temperatur: -40 °C
Max. Temperatur: 125 °C
Isolationsdurchmesser Litze, max.: 3,8
Kontaktkennzeichnung min.: 1
Kontaktkennzeichnung max.: 12
Leiterquerschnitt mm², min.: 0,14 mm2
Leiterquerschnitt mm², max.: 2,5 mm2
Leiterquerschnitt AWG, min.: AWG 26
Leiterquerschnitt AWG, max.: AWG 14
Anschlussart: Crimpanschluss
Bemessungsspannung Verschmutzungsgrad 3: 250 V
Bemessungsstrom Verschmutzungsgrad 3: 10 A
Vorschrift: DIN EN 60 664-1DIN EN 61 984
Bemessungsstoßspannung Verschmutzungsgrad 3: 4 kV
Verschmutzungsgrad 3: 3
Zulassung UL: Ja
Zulassung CSA: Ja
Isolationswiderstand: >= 10 Ohm
Exponent: 10
Anzahl Kontakte: 12
Schutzleiter PE: Ja

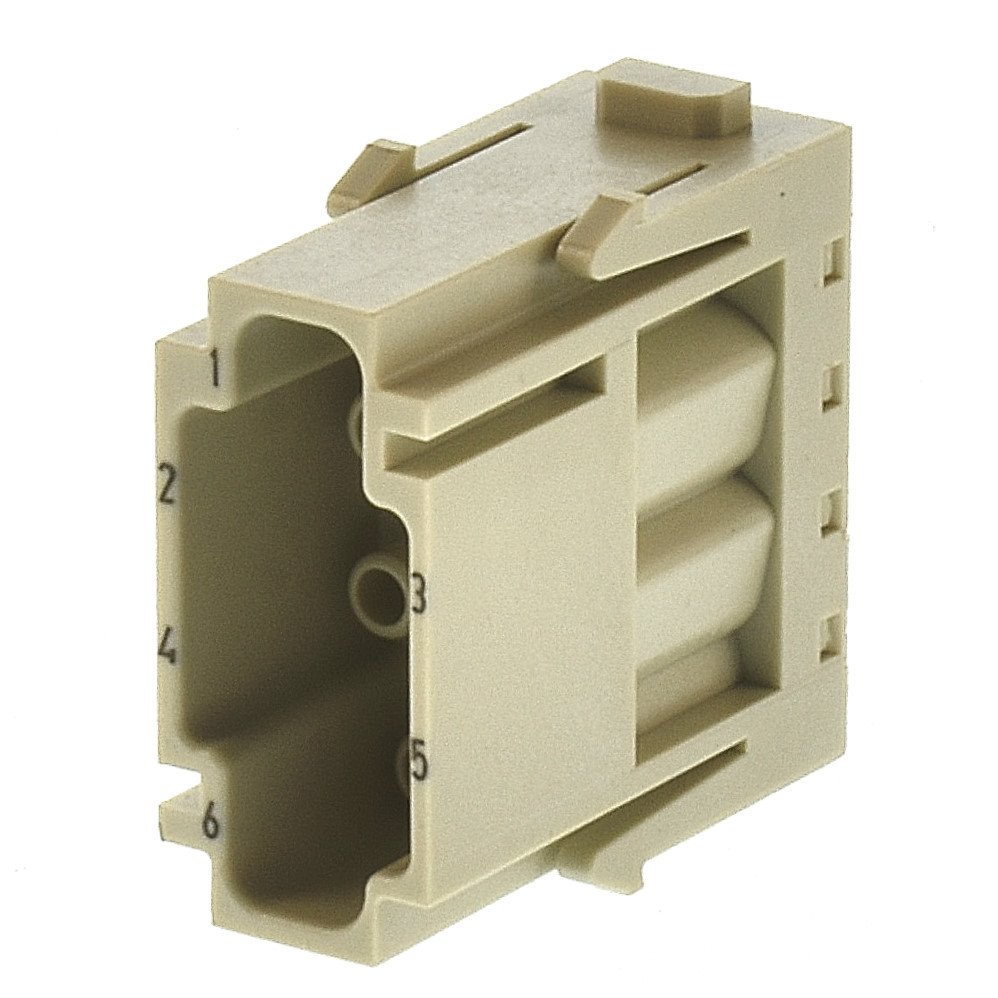

Foto © ARTCASE
Hersteller: Harting HARTING Deutschland GmbH & Co. KG Simeonscarré 1 32427 Minden DE empfang@HARTING.com +49 571 8896-0
