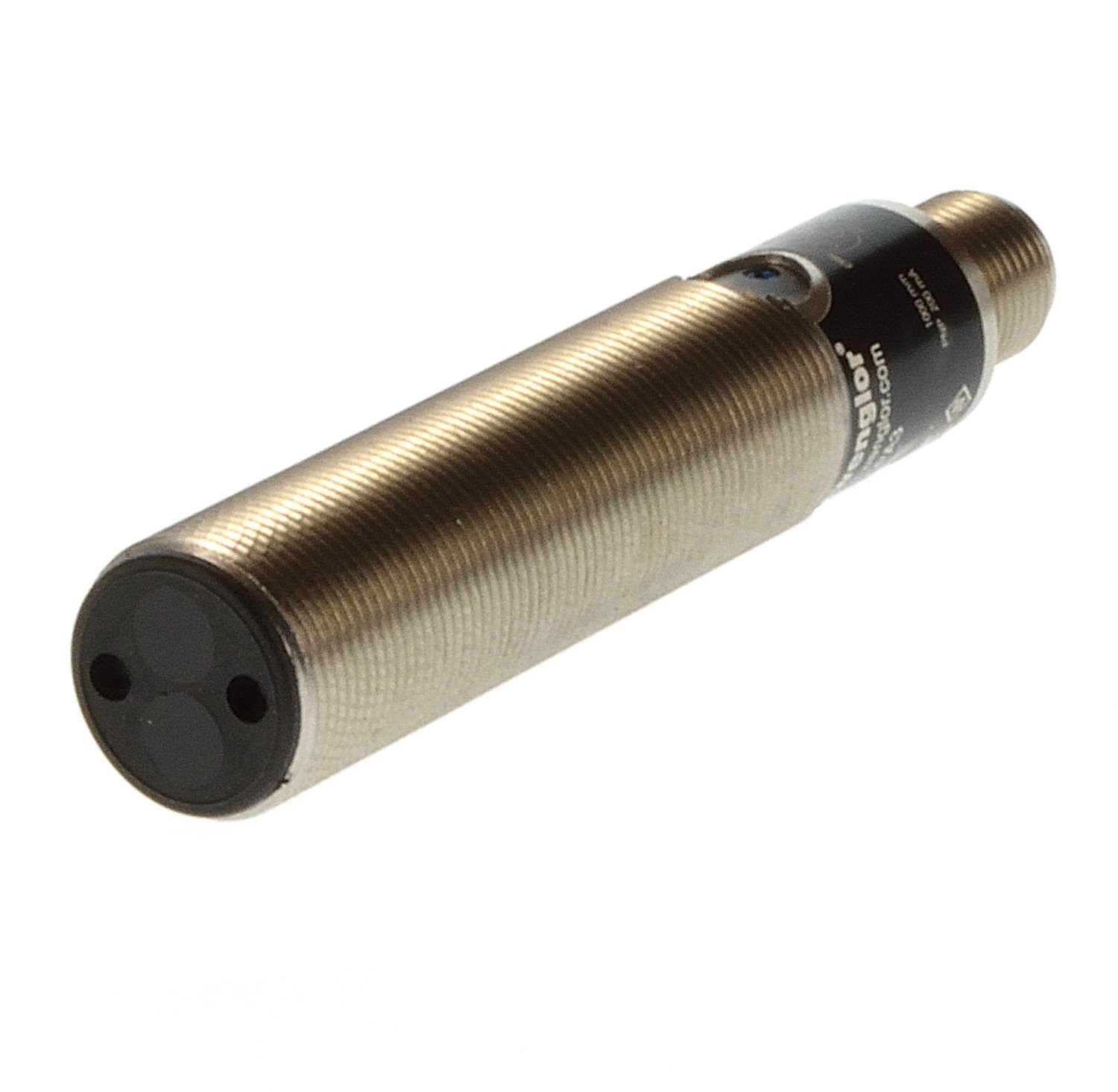

Wenglor TC66PA3
Reflextaster
Reichweite 1000mm
UB 10-30V DC
Sender und Empfänger befinden sich bei diesen Sensoren in einem Gehäuse. Sie werten das vom Objekt reflektierte Licht aus: Sobald ein Objekt die eingestellte Tastweite erreicht, schaltet der Ausgang. Helle Objekte reflektieren das Licht besser als dunkle und können daher aus größerem Abstand erkannt werden.
Herstellerdaten:
Optische Daten
Tastweite 1000 mm
Schalthysterese
< 15 %
Lichtart Infrarot
Lebensdauer (Tu = +25 °C) 100000 h
Max.
zul. Fremdlicht 10000 Lux
Öffnungswinkel 12 °
Elektrische
Daten
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 40
mA
Schaltfrequenz 1 kHz
Ansprechzeit 500 µs
Temperaturdrift < 10
%
Temperaturbereich -25...60 °C
Spannungsabfall Schaltausgang < 2,5
V
Schaltstrom PNP-Schaltausgang 200 mA
Reststrom Schaltausgang < 50
µA
Kurzschlussfest ja
Verpolungssicher ja
Überlastsicher
ja
Schutzklasse III
Mechanische Daten
Einstellart
Potentiometer
Material Gehäuse Edelstahl
Vollverguss ja
Schutzart
IP67
Anschlussart M12 × 1; 4-polig
Ausgangsfunktion
PNP-Öffner,
PNP-Schließer ja.
Aus Lagerauflösung
neu &
originalverpackt
Foto © ARTCASE
Hersteller: Wenglor wenglor sensoric elektronische Geräte GmbH wenglor Straße 3 88069 Tettnang DE info@wenglor.com +49 7542 5399-0
