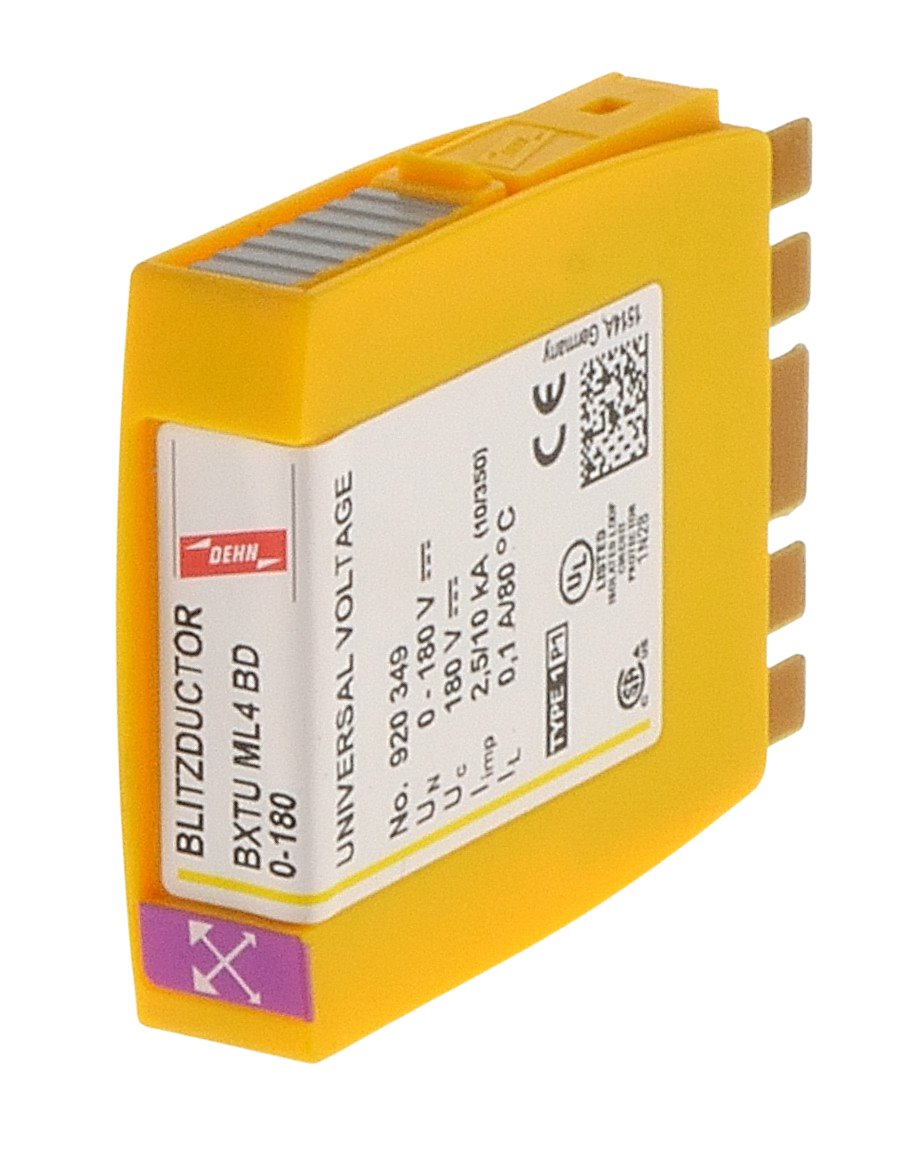

DEHN Blitzductor BXTU ML4BD 0-180 Kombi Ableiter 920349
Art.Nr.: 14696
EAN: 4013364126404
Artikel-Zustand: neu
89,00 EUR
inkl. 19 % USt
-
- Lagerbestand 29
Diesen Artikel können Sie nur bestellen, wenn Sie sich als gewerblicher Kunde registrieren.
Diesen Artikel können Sie nur bestellen, wenn Sie sich als gewerblicher Kunde registrieren.
Produktbeschreibung
DEHN Blitzductor
BXTU ML4BD 0-180
Kombi Ableiter Modul 920349
Herstellerdaten:
Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie mit LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.
Spezifikationen
Typ
Art.-Nr.
Ableiterklasse
Ableiterüberwachung LifeCheck
Betriebsspannung (UN) 0 - 180 V
Frequenz der Betriebsspannung (fUN) 0 - 400 Hz
Höchste Dauerspannung DC (UC) 180 V
Höchste Dauerspannung AC (UC) 127 V
Zulässige überlagerte Signalspannung (USignal) ≤ +/- 5 V
Grenzfrequenz Ad-Ad (USignal, symmetrisch 100 Ohm) (fG) 50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (IL) 100 mA
D1 Blitzstoßstrom (10/350) gesamt (Iimp) 10 kA
D1 Blitzstoßstrom (10/350) pro Ader (Iimp) 2,5 kA
C2 Nennableitstoßstrom (8/20) gesamt (In) 20 kA
C2 Nennableitstoßstrom (8/20) pro Ader (In) 10 kA
Schutzpegel Ad-Ad bei In C2 (Up) siehe Diagramm, Linie C2
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up) siehe Diagramm, Linie C3
Schutzpegel Ad-Ad bei Iimp D1 (Up) ≤ UN + 53 V
Schutzpegel Ad-PG bei C2/C3/D1 ≤ 550 V
Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm
Kapazität Ad-Ad (C) ≤ 80 pF
Kapazität Ad-PG (C) ≤ 16 pF
Betriebstemperaturbereich -40°C...+80°C
Schutzart (gesteckt) IP 20
Einsteckbar in Basisteil BXT BAS
Erdung über Basisteil BXT BAS
Gehäusewerkstoff Polyamid PA 6.6
Farbe gelb
Prüfnormen IEC 61643-21 / EN 61643-21, UL 497B
SIL-Klassifizierung SIL1 / SIL2 *)
Zulassungen CSA, UL, GOST
Gewicht 25 g
GTIN (EAN) 4013364126404
Art.-Nr. 920 349
Hersteller: Dehn Dehn SE Hans-Dehn-Straße 1 92318 Neumarkt DE info@dehn.de +49 9181 906-0
