Produktbeschreibung

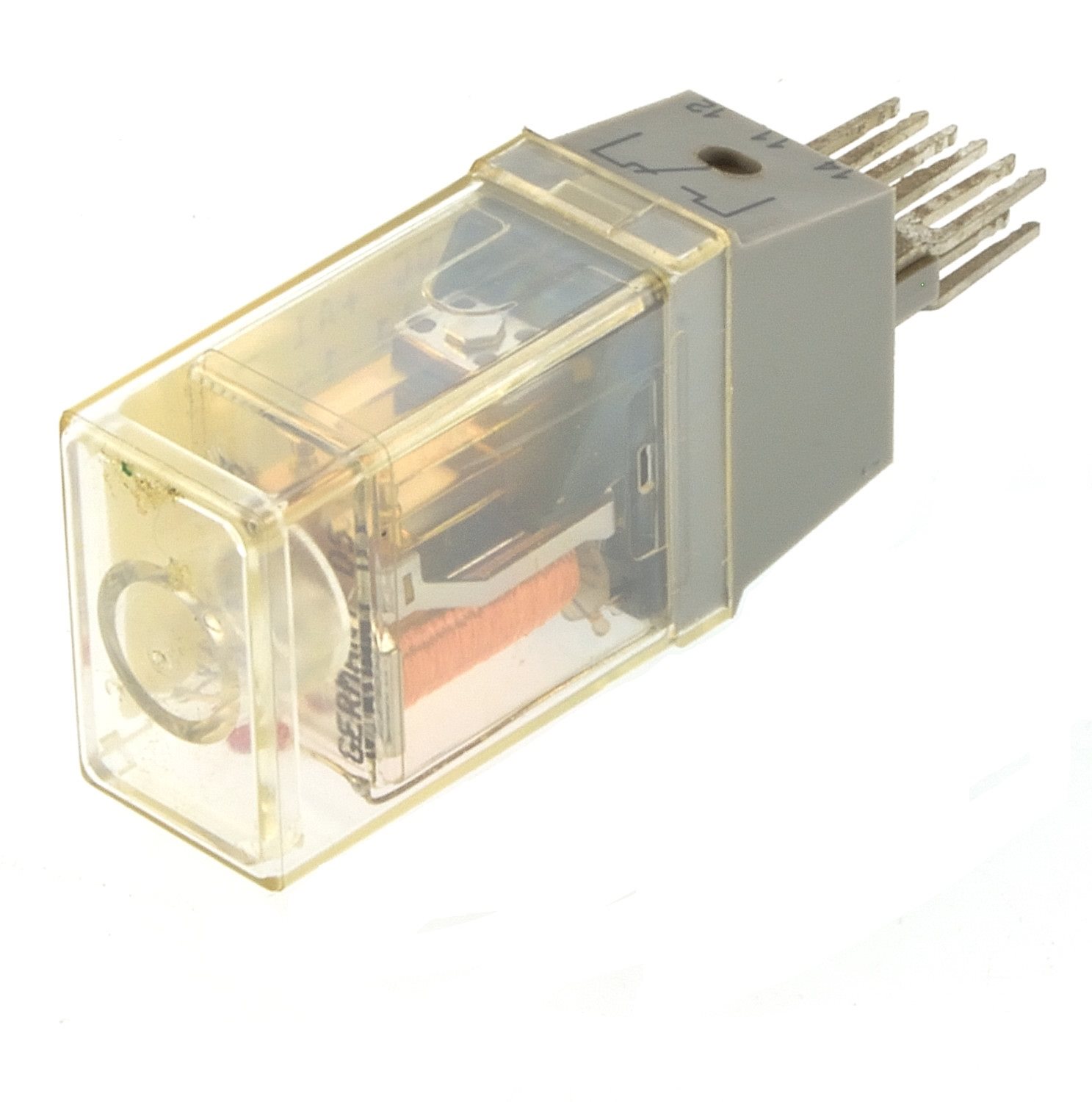

1 Stk. Phoenix Contact
ST-REL3-SG 24/21 2822011
Relaisstecker
ean 4017918077167
Herstellerangaben:
Relaisstecker, bestückt mit Siemens-KAMMRELAIS®, Kontakte (Ag): mittlere Leistungen, 1 Wechsler, Eingangsspannung 24 V DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
Maße
Breite 20,8 mm
Höhe 33 mm
Tiefe 66,5 mm
Zurück nach oben
Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -20 °C ... 70 °C
Zurück nach oben
Erregerseite
Eingangsnennspannung UN 24 V DC
Eingangsspannungsbereich bezogen auf UN 0,8 ... 1,1
Nenneingangsstrom bei UIN 32 mA
Ansprechzeit typisch 8 ms (bei DC)
Rückfallzeit typisch 15 ms (bei DC)
Betriebsspannungsanzeige ja
Schutzbeschaltung Freilauf, Verpolschutz Freilaufdiode, Verpolschutzdiode
Zurück nach oben
Kontaktseite
Kontaktausführung Einfachkontakt, 1 Wechsler
Kontaktmaterial Ag, hauchvergoldet
Schaltspannung maximal 250 V AC/DC
Einschaltstrom maximal 5 A
Grenzdauerstrom 5 A
Abschaltleistung (ohmsche Last) maximal 120 W (bei 24 V DC)
60 W (bei 48 V DC)
50 W (bei 60 V DC)
50 W (bei 110 V DC)
70 W (bei 220 V DC)
500 VA (bei 250 V AC)
Zurück nach oben
Allgemein
Prüfspannung Relaiswicklung/Relaiskontakt 1 kV AC (50 Hz, 1 min.)
Betriebsart 100 % ED
Lebensdauer mechanisch ca. 107 Schaltspiele (ca.106 bei AC-Relais)
Normen/Bestimmungen DIN VDE 0110b, Gr. C für 250 V AC
DIN VDE 0160 (in relevanten Teilen)
aus älterem Bestand, aber neu und einwandfrei
Hersteller: Phoenix Contact PHOENIX CONTACT Deutschland GmbH Flachsmarktstraße 8, 32825 Blomberg DE info@phoenixcontact.de +49 5235 3-12000
