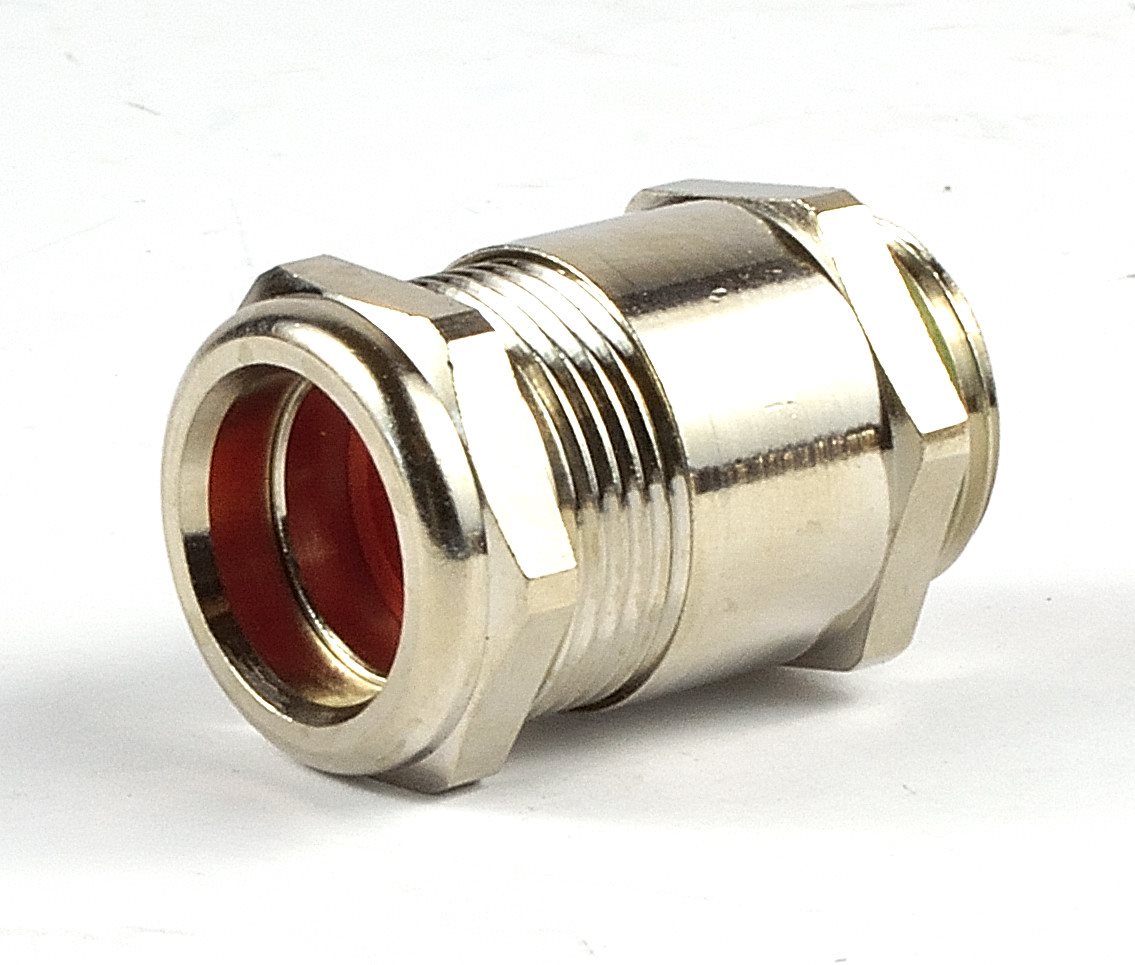

Kabelverschraubung Messing M20 Lapp SKINDICHT® SHV-V-M20/16/13 52105500

Kabelverschraubung Messing M20
Lapp SKINDICHT® SHV-V-M20/16/13

 52105500

Technische Daten
Artikelbezeichnung / Größe: 20 x 1,5
Klemmbereich ØF mm: 10,8 - 12,8
Funktionsgewinde PG: 16
SW mm: 24 / 24
Gesamtlänge C mm: 34,5
Gewindelänge D mm: 6
Lichte Weite F mm: 13
Material: Körper: Messing vernickelt
Dichtkonus: FKM
O-Ring: FKM
Schutzart: IP 68 - 10 bar
Temperaturbereich: -15°C bis +200°C

Anwendungsgebiete
Druckwasserdichte, hochtemperaturbeständige Kabelverschraubung mit
konischem Spezialdichtungselement aus VITON®.
Ziegelwerk
Kläranlagen
Autowaschanlagen

Aufbau
1 Zwischenstutzen
2 Unterlagscheibe
3 VITON®-Dichtkonus
4 Messingkonus
5 Druckschraube

Bemerkung
Zu verwendende Gegenmutter SKINDICHT® SM-M
Beispiel-Bestellbezeichnung:SHV-M-Viton® 20 / 11 / 720 = Anschlussgewinde metrisch11 = Funktionsgewinde PG7 = Lichte
Weite des Dichtkonus
Hinweis
Viton® ist ein eingetragenes Warenzeichen von DuPont de Nemours
