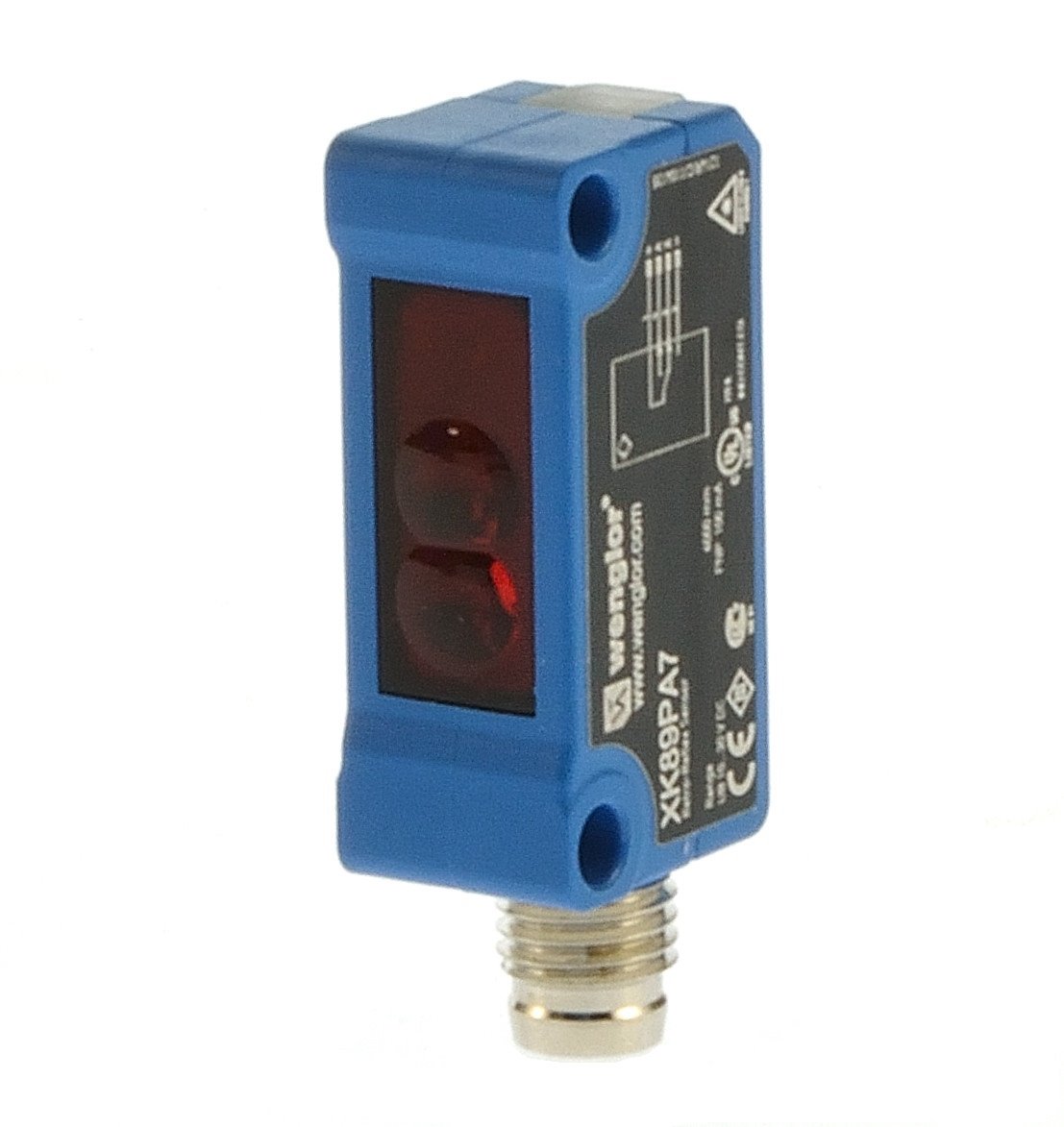

Wenglor XK89PA7 Spiegelreflexschranke

Wenglor XK89PA7

Spiegelreflexschranke

Herstellerdaten:

Genaue Kantenerkennung
Kleinstes erkennbares Teil: 0,1 mm
Lichtfleckdurchmesser: 1 mm

Diese Sensoren benötigen zu ihrer Funktion einen Reflektor. Sie sind aufgrund ihrer hohen Funktionsreserve in jeder Industrieumgebung einsetzbar. Durch das polarisierte Licht können selbst spiegelnde Objekte sicher erkannt werden.

Optische Daten
Reichweite 6000 mm
Bezugsreflektor/Reflexfolie RQ100BA
Kleinstes erkennbares Teil > 100 µm
Schalthysterese < 15 %
Lichtart Laser (rot)
Wellenlänge 655 nm
Polarisationsfilter ja
Lebensdauer (Tu = +25 °C) 100000 h
Laser-Klasse (EN 60825-1) 2
Max. zul. Fremdlicht 10000 Lux
Öffnungswinkel 2 °
Lichtfleckdurchmesser 1 mm
Fokusabstand 150...300 mm
Zweilinsenoptik ja
Elektrische Daten
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 30 mA
Schaltfrequenz 3 kHz
Ansprechzeit 166 µs
Temperaturdrift < 10 %
Temperaturbereich -10...60 °C
Spannungsabfall Schaltausgang < 2,5 V
Schaltstrom PNP-Schaltausgang 100 mA
Kurzschlussfest ja
Verpolungssicher ja
Überlastsicher ja
Schutzklasse III
FDA Accession Number 0820357-000
Mechanische Daten
Einstellart Potentiometer
Material Gehäuse Kunststoff
Vollverguss ja
Schutzart IP67
Anschlussart M8 × 1; 4-polig
Ausgangsfunktion
PNP-Öffner, PNP-Schließer ja

aus altem Bestand aber neu & originalverpackt
