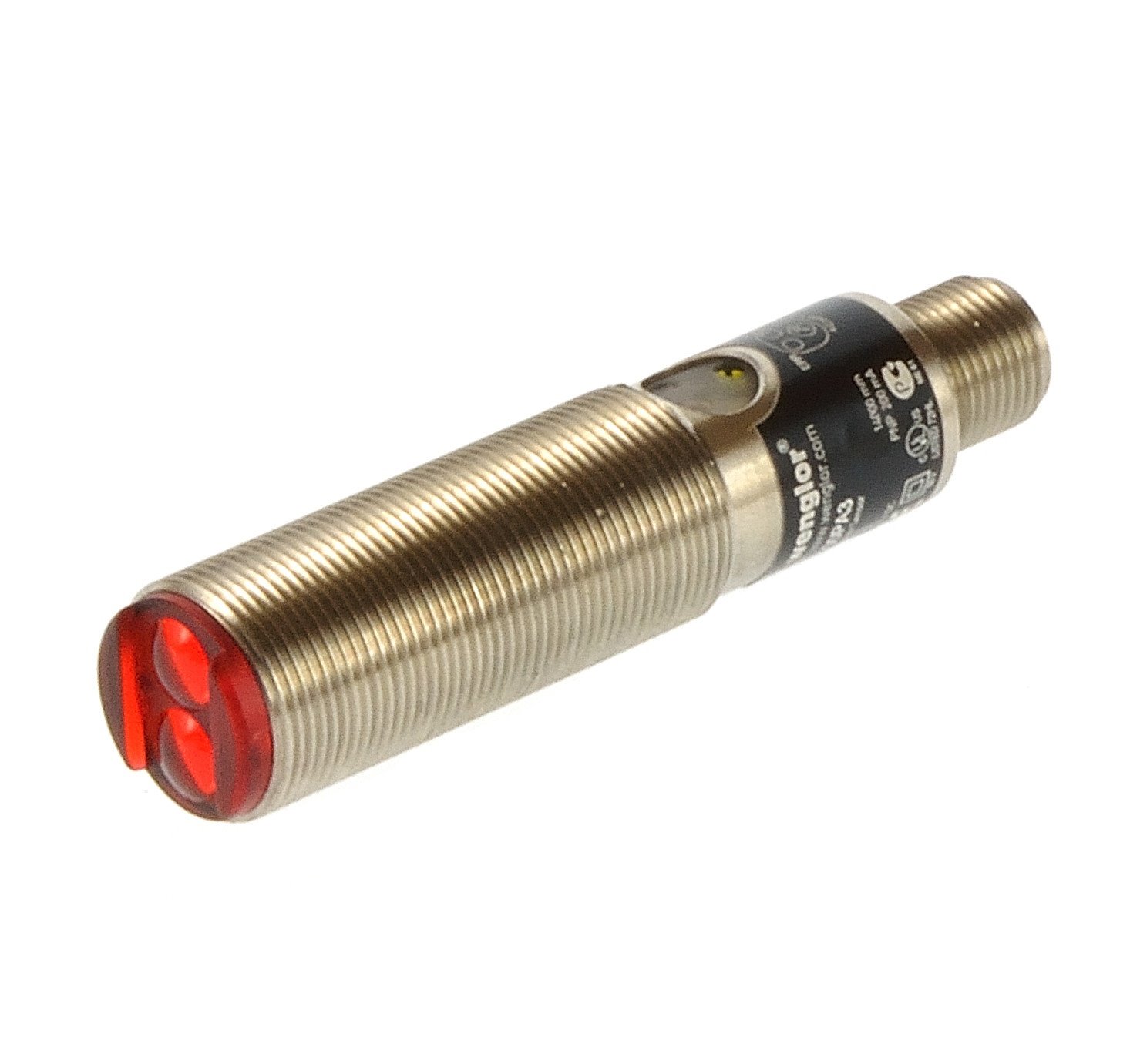

Wenglor XD100PCV3
Spiegelreflexschranke
Herstellerdaten:
Edelstahlgehäuse
Kleinstes erkennbares Teil: 0,1
mm
Reichweite: 14 m
Schaltfrequenz: 3 kHz
Diese Sensoren benötigen
zu ihrer Funktion einen Reflektor. Sie sind aufgrund ihrer hohen
Funktionsreserve in jeder Industrieumgebung einsetzbar. Durch das polarisierte
Licht können selbst spiegelnde Objekte sicher erkannt werden.
Optische Daten
Reichweite 14000 mm
Bezugsreflektor/Reflexfolie RQ100BA
Kleinstes
erkennbares Teil 100 µm
Schalthysterese < 15 %
Lichtart Laser
(rot)
Wellenlänge 655 nm
Polarisationsfilter ja
Lebensdauer (Tu = +25
°C) 100000 h
Laser-Klasse (EN 60825-1) 2
Max. zul. Fremdlicht 10000
Lux
Öffnungswinkel 1 °
Strahldivergenz < 15
mrad
Lichtfleckdurchmesser siehe Tabelle 1
Fokusabstand 350
mm
Zweilinsenoptik ja
Elektrische Daten
Versorgungsspannung 10...30 V
DC
Stromaufnahme (Ub = 24 V) < 30 mA
Schaltfrequenz 3
kHz
Ansprechzeit 167 µs
Temperaturdrift < 10 %
Temperaturbereich
-25...60 °C
Spannungsabfall Schaltausgang < 2,5 V
Schaltstrom
PNP-Schaltausgang 200 mA
Kurzschlussfest ja
Verpolungssicher
ja
Überlastsicher ja
Schutzklasse III
FDA Accession Number
0820386-000
Mechanische Daten
Einstellart Potentiometer
Material
Gehäuse Edelstahl
Vollverguss ja
Schutzart IP67
Anschlussart M12 × 1;
4-polig
Ausgangsfunktion
Verschmutzungsausgang ja
PNP-Öffner/-Schließer
umschaltbar ja
neu & originalverpackt
Foto © ARTCASE
Hersteller: Wenglor wenglor sensoric elektronische Geräte GmbH wenglor Straße 3 88069 Tettnang DE info@wenglor.com +49 7542 5399-0
